Especificaciones técnicas
| Caudal nominal (m³/h) | 28.9 m³/h |
| Altura nominal (m) | 10.27 m |
| Fases | 3 |
| Tensión (V) | 400-415 V |
| Frecuencia (Hz) | 50 Hz |
| Clase de aislamiento | H |
| Temp. líquido máx. (°C) | 120 °C |
| Temp. líquido mín. (°C) | -10 °C |
| Temp. ambiente máx. (°C) | 40 °C |
| Presión máx. de servicio | 10 bar |
| Conexión de tubería | DIN |
| Presión nominal de conexión | PN 6/10 |
| Distancia entre bocas (mm) | 340 mm |
| Material del cuerpo de bomba | Cast iron |
| Material del impulsor | Stainless steel |
| Peso bruto | 33.1 kg |
| Peso neto | 29.3 kg |
| Homologaciones | AAA,EAC |
| Código EAN | 5708601058981 |

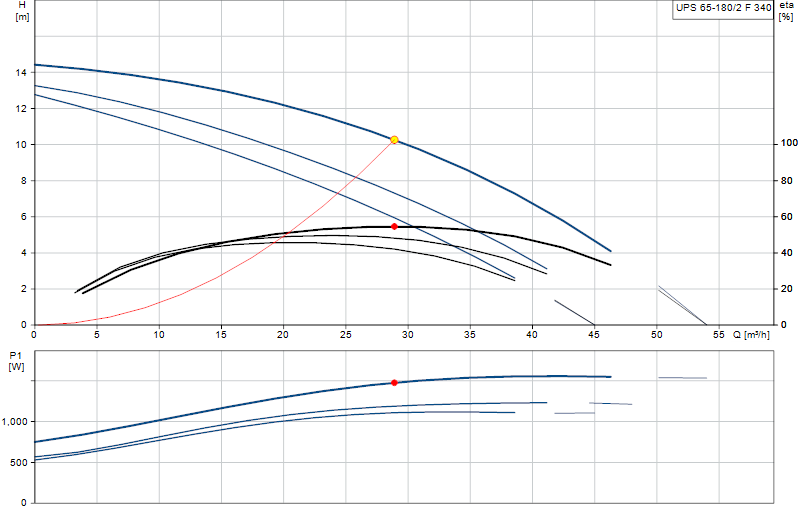

Curva de rendimiento
Pasa el ratón por la curva para leer caudal y altura en cada punto.
Documentos y fichas técnicas
-
Series 200 - UPS, UPSD circulator pumps 50/60 Hz
Data booklets · English 8,6 MB -
UP, UPS, UPSD Circulator pumps
Data booklets · English 28,8 MB -
Relay Module Set - UPS, UPSD Series 200 (Installation and operating instructions)
Installation & operating instructions · English 2,2 MB -
UPS, UPSD Series 200 (I & O instructions)
Installation & operating instructions · English 3,0 MB -
UPS, UPSD Series 200 (Relay module) (Fitting instructions)
Installation & operating instructions · English 3,7 MB -
UPS, UPSD Series 200 (Safety instructions)
Installation & operating instructions · English 2,4 MB -
UPS, UPSD Series 200, Protection module (Installation and operating instructions)
Installation & operating instructions · English 0,7 MB -
UPS, UPSD Series 200, Pump head (Installation and operating instructions)
Installation & operating instructions · English 7,7 MB -
A Wide Range (English) (Product brochure)
Product Brochures · English 46,4 MB -
GRUNDFOS CASE STORY, WARSAW, POLAND (Product brochure)
Product Brochures · English 0,6 MB
Alternativas equivalentes
Bombas de la misma clase hidráulica que 96402316 (caudal y altura equivalentes), disponibles en el catálogo.
